ỐNG DẦU THỦY LỰC 2 LỚP THÉP DIN EN853 2SN / SAE 100 R2AT

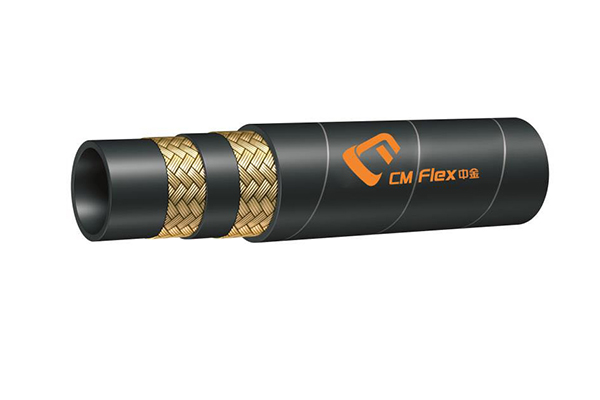

Kết cấu bởi :
- Lớp ống trong được làm bằng cao su tổng hợp kháng dầu.
- Dệt bằng 2 lớp thép.
- Lớp cao su phủ bên ngoài để chịu nhiệt và kháng dầu.
Ứng dụng :
Thích hợp dùng để truyền các chất hóa lỏng như : Dầu nhiên liệu, Dầu thủy lực, Dầu bôi trơn, Hydrocarbons…..Hệ thống thủy lực, Xe cơ giới, Máy công trình….
Nhiệt độ làm việc: -40°F to 212°F (-40°C to+100°C)
Chi tiết sản phẩm
|
THÔNG SỐ KỸ THUẬT |
|||||||||
|
Đường Kính Trong Ø I.D |
Ngoài Lớp Thép Ø W.D |
Đường Kính Ngoài Ø O.D |
Áp Lực Làm Việc W.P |
Áp Lực Vỡ B.P |
min B.R |
||||
|
Inch |
DN |
mm |
mm |
mm |
Bar |
Psi |
Bar |
Psi |
mm |
|
3/16 |
5 |
5.0 |
10.9 |
13.0 |
415 |
6018 |
1650 |
23925 |
90 |
|
1/4 |
6 |
6.3 |
12.7 |
14.8 |
400 |
5800 |
1600 |
23200 |
100 |
|
5/16 |
8 |
7.9 |
14.5 |
16.7 |
350 |
5075 |
1400 |
20300 |
115 |
|
3/8 |
10 |
9.5 |
16.5 |
18.7 |
330 |
4785 |
1320 |
19140 |
130 |
|
1/2 |
13 |
12.7 |
19.7 |
22.0 |
275 |
3988 |
1100 |
15950 |
180 |
|
5/8 |
16 |
15.9 |
23.0 |
25.4 |
250 |
3625 |
1000 |
14500 |
200 |
|
3/4 |
19 |
19.1 |
26.8 |
29.4 |
215 |
3118 |
850 |
12325 |
240 |
|
1” |
25 |
25.4 |
34.3 |
37.5 |
165 |
2393 |
650 |
9425 |
300 |
|
1-1/4 |
32 |
31.8 |
43.2 |
46.0 |
125 |
1813 |
500 |
7250 |
420 |
|
1-1/2 |
38 |
38.1 |
49.6 |
52.5 |
90 |
1305 |
360 |
5220 |
500 |
|
2” |
51 |
50.8 |
62.3 |
65.5 |
80 |
1160 |
320 |
4640 |
630 |
